前言

FP快速彩平插件使用的是由CAD导出的PNG格式的图片文件，在插件新建导入的时候，默认要求导入PNG格式的方案，为此专门设置FP专属的打印机配置文件，使用FP专属打印机打印出来的PNG格式，与FP插件内的设置的尺寸是相对应的。

与传统彩平制作方式导入的PDF文件不同，FP插件由于设计原理不同，不支持使用除PNG以外的其他格式图片，实验出真知，不信你可以自己试试，导入之后无法正常运行的。

01、打印设置

安装好FastPlan插件之后，FastPlan插件安装的时候会自动安装autoCAD版本的FastPlan专用打印机，

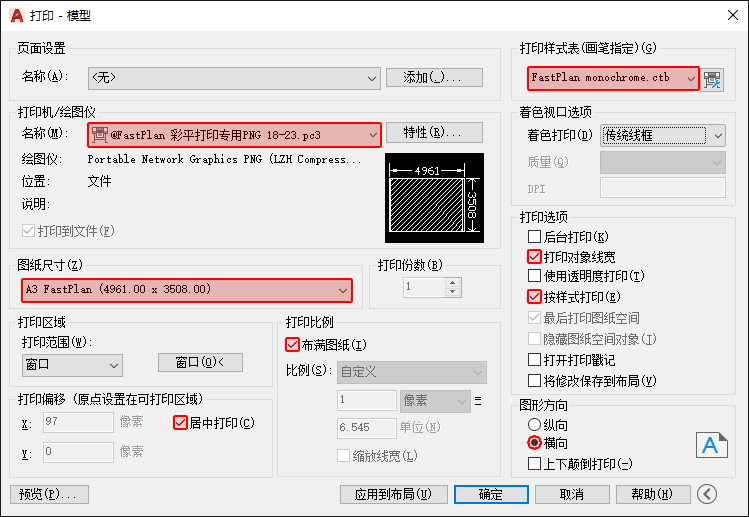

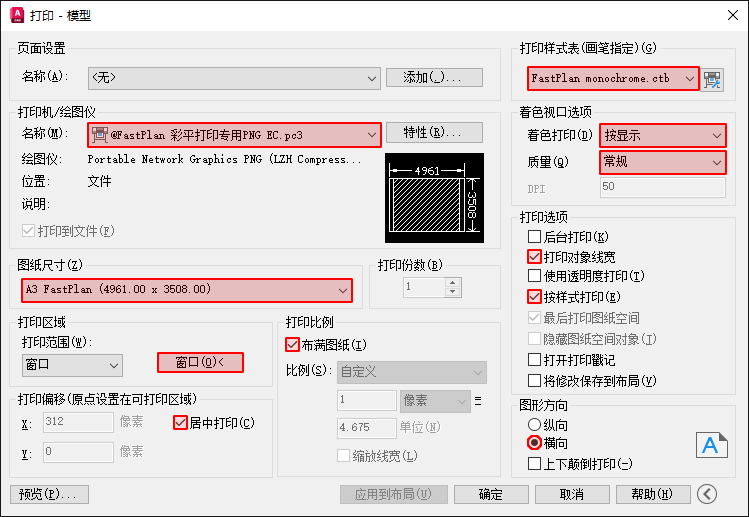

打开autoCAD，按快捷键Ctrl+P，打开打印设置

打印机名称：找到 FastPlan 彩平打印专用PNG (对应版本号).pc3，如果你的打印机没有这个选项，请看04、FP的PNG格式打印机安装包下载

图纸尺寸：A3 FastPlan （4961.00 x 3508.00 像素）（当然根据需求，可以选择A2或者A1）

勾选：居中打印，布满图纸，图形方向 – 横向

打印样式表：FastPlan monochrome.ctb

打印之前请在布局里面打印，如果你经常是用模型打印，请给方案加上【图框】，保证打印的比例和位置正确。

打印样式表请选择：FastPlan monochrome.ctb

这个打印样式表，会把所有的线段设置一样的粗细，并且颜色都统一设置成纯黑色，

不用担心，按照这个样式表打印出来的图纸没有线型，使用FP插件做彩平不需要这里有线型，插件会在生成之后自动生成对于线型描边，比如加粗墙体，或者后期手动在你想要的图层把描边改到你合适的粗细，一样可以达到加粗的效果。

PS：如使用自己的打印样式表，可能会造成不同程度线型错误，导致生成的效果不佳。在最新版的FP插件里面，就算你使用了自己的打印样式，用插件导入之后显示的结果也会被修复成黑白线框。

打印注意事项

请按照以上要求打印PNG，请勿打印PDF格式，请勿打印PDF格式，请勿打印PDF格式

仅支持CAD原生的打印机打印PNG，请勿尝试用其他格式的文件转成PNG。比如说：PDF转PNG，SU模型导入PNG。Revit导出PNG

导入PDF会导致以下几个问题。

1、图片会被压缩，且比例大小与插件的预设不匹配，出现过小的情况。

2、填充颜色的时候会出现明细的锯齿，导致后期生成的时候也会出现很多白边。

3、生成之后结果非常糟糕，前期填色的白点后期会变成黑点。

02、打印要求

欢迎回来，此处为新手常见出错的节点，认真仔细阅读下面的文字内容。

请按照上述要求打印PNG，一共需要打印 两张 PNG的图片。

布局方式打印

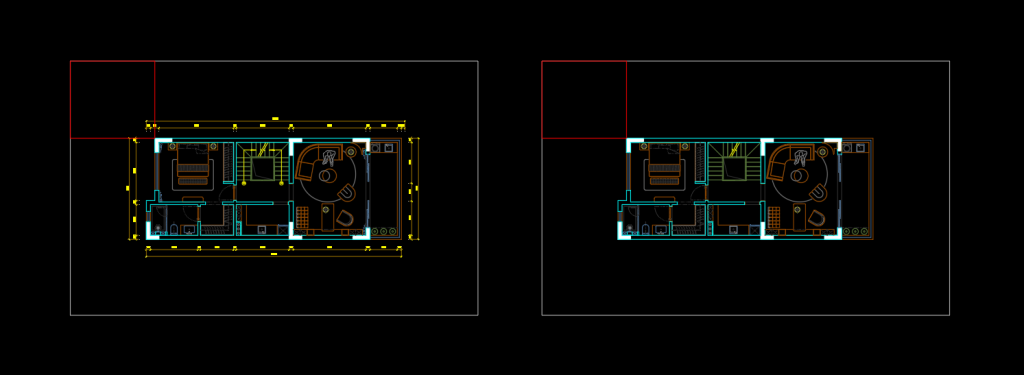

打印的是时候如果是布局打印，通过复制整个图框的方式，制作两张图，可以实现图片对齐的效果，如上图所示，左上角两个红色的框的对齐位置可以保证两个画面是完全对齐的（红色的框只是表示两张图的位置是一样的，实际打印不需要加这个框）。

如果是在模型里面打印，请务必先给方案加上一个框（无论是图框也是方框），然后再复制一份到旁边，目前也是为了到时候打印的图片可以对齐（红色的框只是表示两张图的位置是一样的，实际打印不需要加这个框）。

模型方式打印

1、第一张直接选方案的打印完整的方案图出来，把这张图记作“线框”，为了方便记忆可以文件名前缀加上1，


2、将方案中的文字、植物、窗帘、标注、填充（地毯的填充，大理石填充，木地板的填充）都隐藏（或者删除），按照原来的图框位置，打印第二张图，把这张图记作“填充”，为了方便记忆可以在文件名前缀加上2，


当然，如果你记得住的话，你明明为01,02也行，不过对于多层的别墅户型，建议还是用01A，01B，来区分第一张的线框和填充，后续的可以用02A，02B

如此以来，我们就有两张图了，分别是：



解释一下

第一张图好理解，就是完整的方案，之后它会作为黑色图框覆盖在彩平的最上面

第二张是为了接下来导入PS进行填色的时候，方便填充颜色，我们删除了多余的图形（文字，标注，填充），可以使我们更好的填充颜色（以前做过PS彩平的朋友应该会记得，用魔棒选择区域的时候，如果遇到文字或者填充的部分，选区会变得异常麻烦，多增加不少工作量，这里把工作量放到CAD里面才操作，更加便捷）。

你要是嫌麻烦，可以直接打印一张图，两次都使用第一张图就行了，不过这也会导致后续你填色过程中，填色会变得更花时间，且出来的效果也没有两张图的效果好。

填充示例和线框示例

没有标注，没有文字，没有填充的是【填充示例】，

原始的方案，直接打印出来的是【线框示例】

再次声明

填充的图层必须把文字、标注、窗帘、植物，包括填充都去掉再打印出来，这样是方便填色的时候，不会受到这些文字和多余线段的阻碍，前期在CAD处理的好，后期在PS里面填充就会更加方便，承重墙的填充可以不去除，后期插件会自动修复承重墙，普通墙体的填充请务必去掉

注意：如果填充图层的承重墙的填充没有在CAD里面清除，插件在新建导入的时候，会自动执行【自动修复承重墙】，相当于自动帮你填充承重墙（自动填充承重墙墙的效果可以达到99%，除了拐角部分会缺失一个像素，其他部分基本都没问题）。事实上，作者本人在后续制作彩平的过程中，都没有再去除过承重墙的填充了。

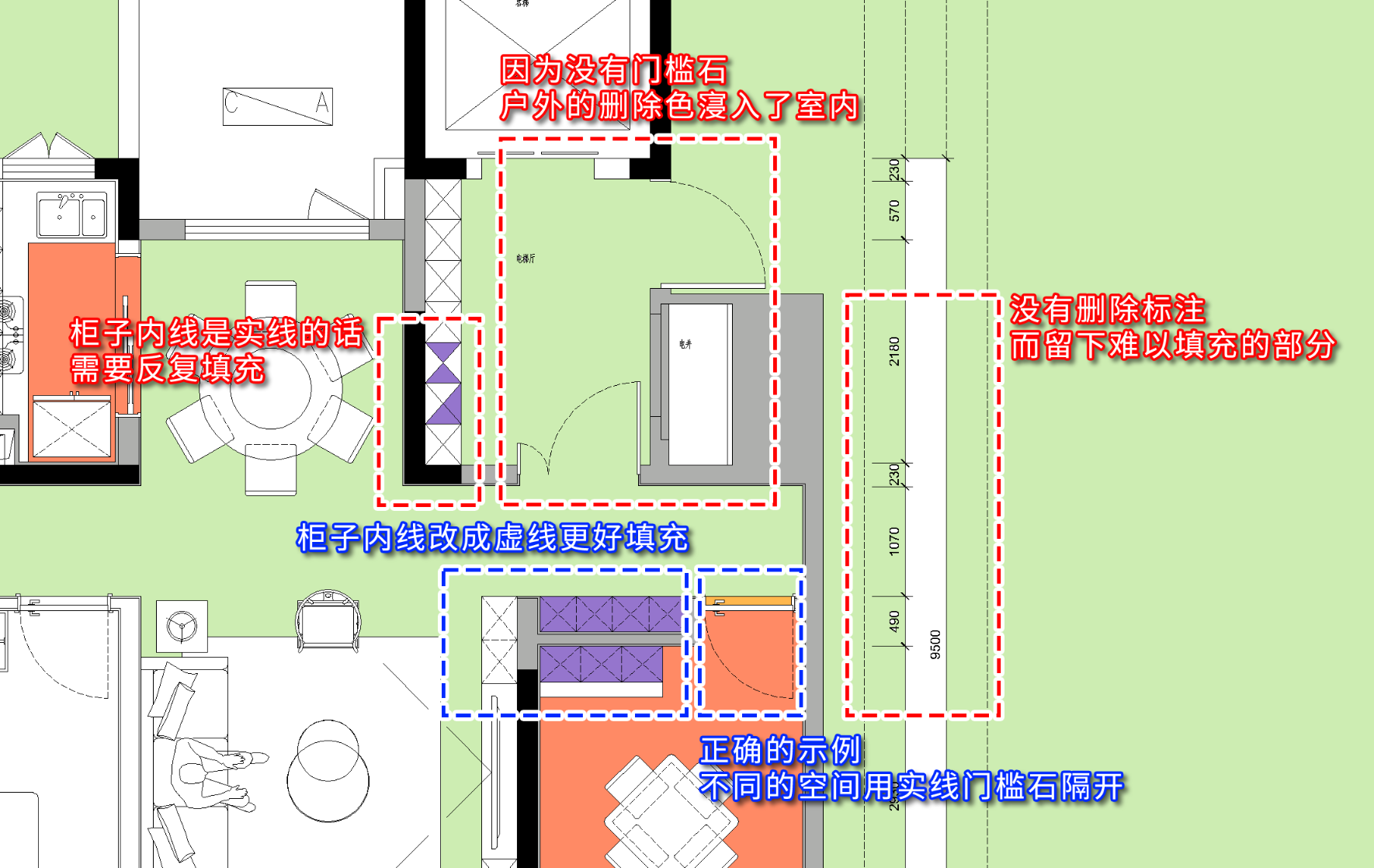

虚线和实线的应用

打印之前我们可以确认一下我们的方案对于虚线的使用问题，有些画图方式可能会导致我们打印出来的图纸，导入PS之后难以填色。

比如说：

1、室内和户外之间是否有实线的门槛石做区分，如果没有画门槛石，后期填色就无法分开两个空间。

2、柜子的内线最好设置为虚线，这样填充的时候可以一步填充到位。

3、家具的外边缘最好是实线。方便我们单独划分家具图层，不然会和地面连在一起。

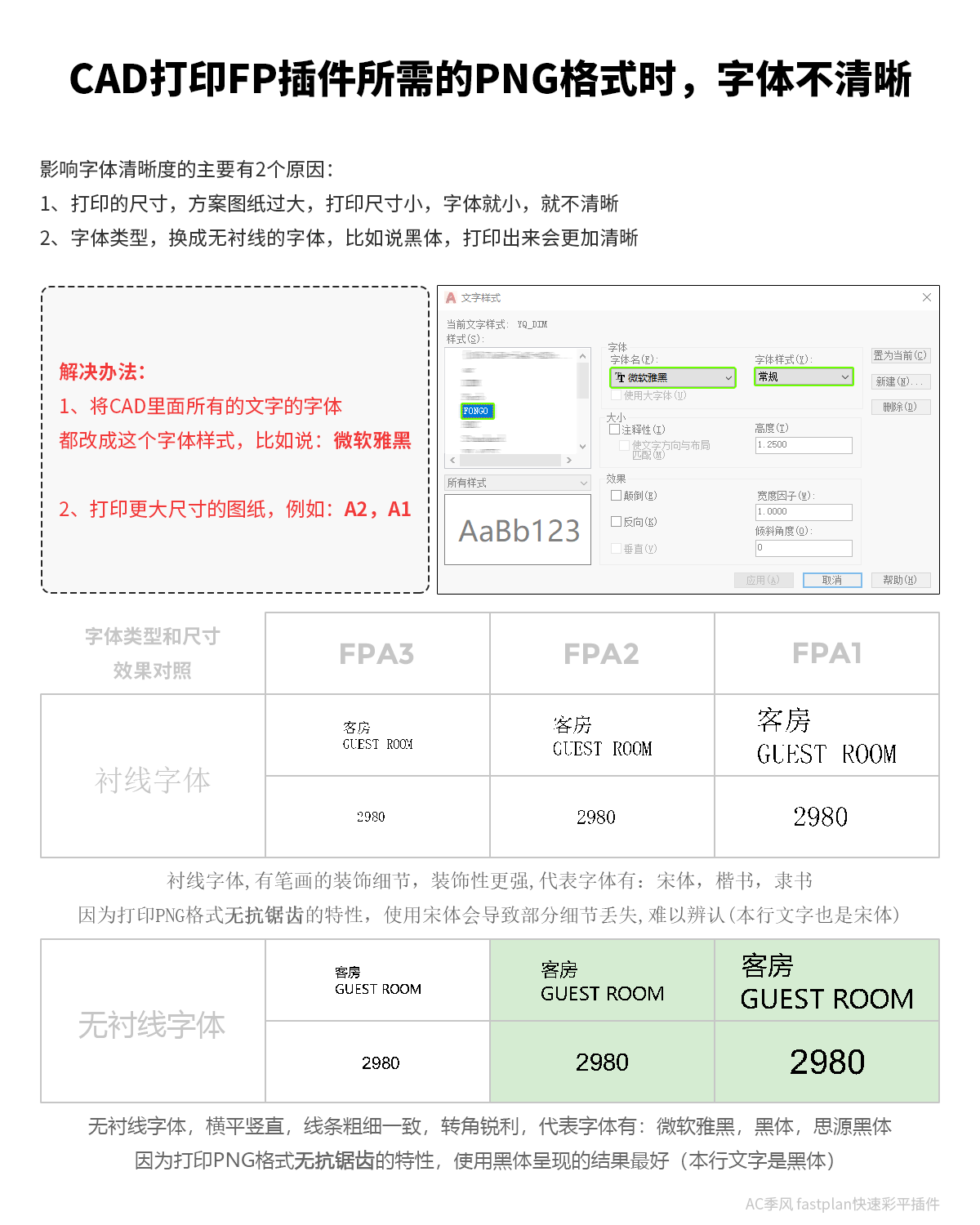

文字细节

03、错误示范

运行之后发现线框错位，这里需要理解插件运行发生了什么事情。

我们一共打印了两张图片，一直是线框，一张是填充，运行之后，作为线框的图层，会叠加到文档的在最顶上一层。

所以当我们打印这两张图片的时候，如果打印之前是没对齐的，那么就会出现这样的问题。请往上回看 【02打印要求】

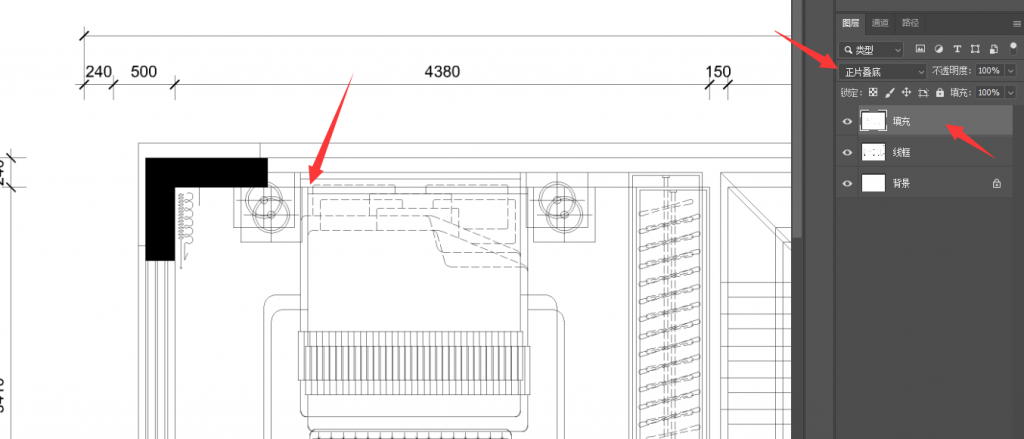

注意：检查打印的文件是否正确对齐的，在新建导入完成之后，或者返回填充之后，选择填充图层，把样式改成正片叠底，如果发现线框错位了，那就是打印的时候就没对齐。

注意：如果是细微的偏移，那么需要检查的是，打印的时候是不是选错了图框，比如有些用户的图框是有两层的，第一次选择了外圈，第二次选择了内圈，但是自己没有发现，导致打印出来的结果还是偏移的。

懒人小技巧

你可以只打印一张符合填充需求的图片，再新建载入的时候，两次都是载入这张图片，也可以完成彩平的制作最低要求。

接下来就可以进行下一步的操作了，FASTPLAN [03] 正式开始使用快速彩平插件

04、FP的PNG格式打印机安装包下载

这一步只有在第一节CAD打印机没有安装成功的时候才需要继续往下看

上下载链接包含三个版本的CAD打印样式表：autoCAD，浩辰 CAD，中望 CAD

先确定你的CAD的供应商是否符合上述的三个版本，不同供应商的CAD打印样式表不互通，例如，你的CAD是autodesk 2023，那你下载 AutoCAD FP打印样式配置安装 版本就行了。

反之，如果你的是auto的CAD，使用浩辰版本的打印样式是无法使用的，会提示安装失败的。

如上图所示，浩辰CAD的图标是第一个这种，其他的3个是AUTO版本的CAD。

下载安装之前务必关闭360等杀毒软件，如果出现误报病毒，请先将安装包添加到信任，再重新尝试。

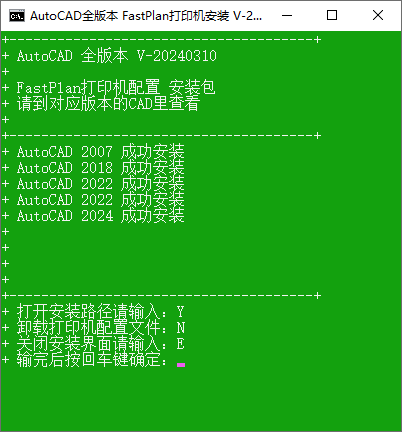

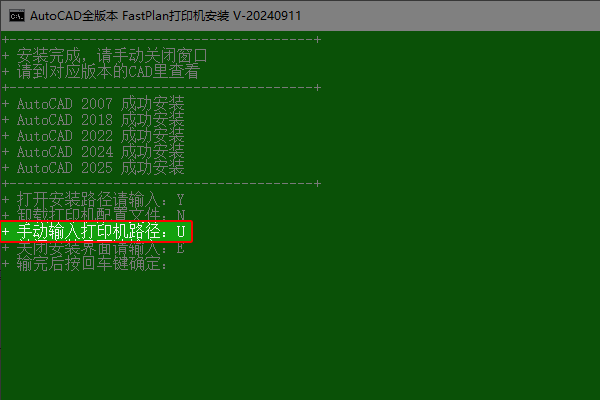

安装成功的提示：

一般出现这个提示，就是安装成功了。现在可以打开CAD查看一下，在CAD界面打开打印界面，一般是Ctrl+P，在打印机绘图仪名称：选择 @FastPlan 彩平专用打印PNG，

*如果提示安装成功，但是CAD里面找不到 @FastPlan 彩平专用打印PNG ，可能是由于安装过其他插件，比如说：海龙工具箱，批量打印插件之类的，更改了CAD默认的打印机配置搜索路径的地址，很多设计机构有专门的打印配置文件路径，需要手动安装，将配置文件安装到你们预设的路径里面。

原因是：插件默认固定安装到C盘的CAD打印机配置搜索路径目录，虽然已经安装上去了，但是CAD的打印机配置搜索路径已经被更改过，所以无法显示出来，

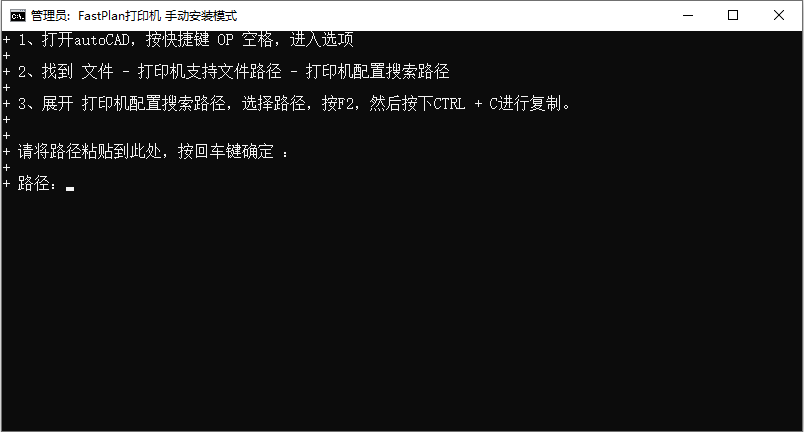

解决办法是直接进行手动安装(见文章尾部)。

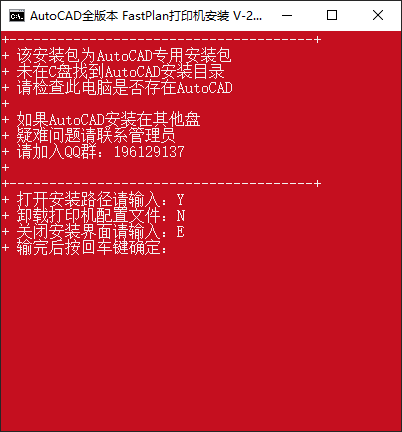

安装失败的提示
